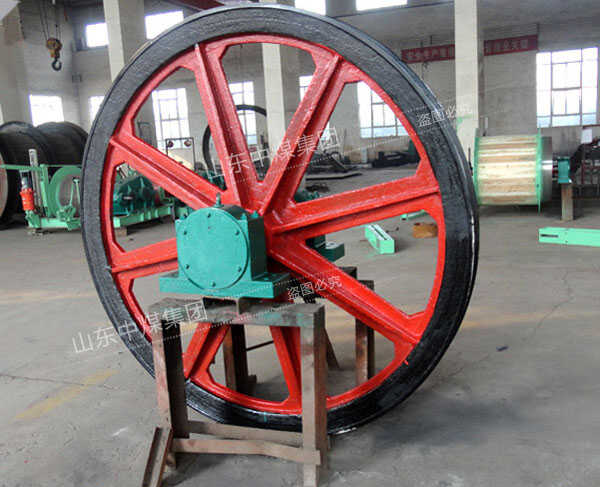

TZG系列固定天轮参数

固定天轮的型号众多，可根据你的需要来采购，看好以下参数，能给你带来帮助。

分类：

TZD-600/300，TZD-800/70，TZD-1000/800，TZD-1400/740，TZD-1400/1350

型号组成得含义（以TZD-600/300为例）

T：天轮；

Z：

D：游动；

600：天轮直径0.6m；

300：最大流动直径300mm。

参数：



型号	天轮直径 (m)	钢丝绳直径 （mm）	最大流动距离 （mm）	两轴承中心距 （mm）
TZD-600/300	0.6	16	300	670
TZD-800/700	0.8	20	700	1100
TZD-1000/800	1.0	20	800	1250
TZD-1400/740	1.4	24.5	740	1300
TZD-1400/1350	1.4	24.5	1350	1900



    型号                        天轮直径（m）                钢丝绳直径（mm）        两轴承中心距（mm）
TXG-800/16                      0.8                                   16                        500
TXG-1000/20                    1.0                                   20                        550
TXG-1200/20                    1.2                                   20                        550
TXG-1400/24.5                 1.4                                   24.5                     600
TXG-1600/24.5                 1.6                                   24.5                     600
TXG-2000/24.5                 2.0                                   24.5                     700
TXG-2500/28                    2.5                                   28                        800



    型号              绳轮外径  绳槽底园直径  绳槽半径  钢丝绳直径  钢丝破断拉力  转动惯量

TZG1200/10      1340㎜            1200㎜             10㎜       ＞15-17.5㎜     263.3KN     54Kg.㎡

TZG1200/11                                                       11㎜       ＞17.5-20㎜

TZG1600/12      1760㎜             1600㎜            12㎜       ＞20-22㎜        458.5KN    160Kg.㎡

TZG1600/13                                                       13㎜       ＞22-24㎜

TZG1600/14.5                                                    14.5㎜    ＞24-26.5㎜

TZG2000/15.5    2190㎜              2000㎜          15.5㎜    ＞26.5-28.5㎜   707KN     360Kg.㎡

TZG2000/16.5                                                    16.5㎜    ＞28.5-30.5㎜

TZG2000/18                                                       18㎜       ＞30.5-32.5㎜

TZG2500/19      2750㎜                2500㎜         19㎜       ＞32.5-35㎜     1088KN  1094Kg.㎡

TZG2500/21                                                        21㎜      ＞35-37.5㎜

TZG2500/22                                                        22㎜      ＞37.5-40㎜

TZG3000/23      3260㎜                3000㎜          23㎜      ＞40-42.5㎜     1550KN  2475Kg.㎡

TZG3000/25                                                        25㎜      ＞42.5-45.5㎜

TZG3000/26                                                        26㎜      ＞45.5-48㎜
