游动天轮自动注油与润滑装置

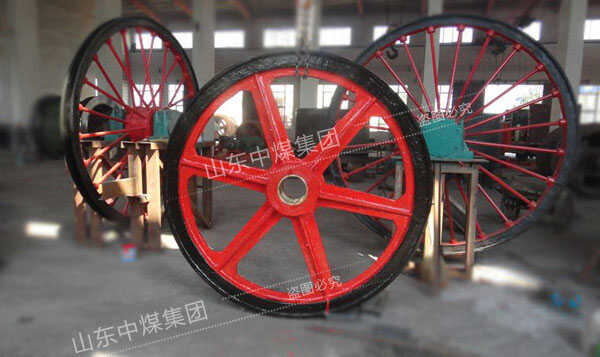

矿山斜井串连提升(或斜坡轨道矿车提升)用的导向轮安装在井架上，既作旋转运动，又沿着轴向移动，故称为游动天轮。游动天轮轮体轴孔内镶有轴套，轴套与轮毂间制成空腔，充装润滑油，油通过轴套上的注油孔流入摩擦付进行润滑。

1在实际使用中，游动天轮油腔内贮存不住润滑油，主要因为轮体转动时油经注油孔很快地流失，所以一般是每班由人工往轴上直接浇油而不往油腔内注油，既浪费了大量的润滑油，也污染了环境。游动天轮安装在室外井架上，经常检查加油很不方便，又不安全，因此常常是在缺油状态下运行，况且它又是在低速状态下运转、间歇工作，即频繁地启动与停车，由于润滑不良，启动和运行中摩擦阻力较大，这不仅增加了动力消耗，还加速了轴与轴套的磨损，也使轮体的绳槽和提升钢丝绳磨损加剧，影响天轮及钢丝绳的使用寿命，并给管理和维护带来了困难。多年来人们一直想解决这个问题，均不理想。2为东川落雪矿使用的游动天轮采用油芯式玻璃油杯润滑，油杯固定在与轮毂一端活动连接的滑环上，下部吊杆上加设配重，使天轮运行时滑环只随轮体作轴向移动，该装置虽然可以连续注油，但在天轮停止运行时仍然注油，造成了浪费和环境污染，使用中轴向移动困难，不够可靠。
游动天轮是提出一种镶有轴套的游动天轮(或导向轮)在运转中根据实际需要进行自动注油和润滑的装置。
本发明是在轮体的轮毂两端面上开有园弧形导油槽，槽的两端开有出油孔和注油孔分别与轮毂内油腔和轴套内表面上的油沟相通，从轮毂的同一端看，两端的出油孔到注油孔的旋向相反。环形油腔中润滑油不注满，以保证无论轮体停到何种位置，润滑油均不能从油腔中经注油孔流出，而轮体转动时，其中一端出油孔转到油腔液面以下，油经出油孔流入导油槽，继续转动，油在重力作用下流经导油槽、注油孔注入轴套内表面进行润滑，另一端由于出油孔到注油孔的旋向与轮体转动方向相反则不注油，反转时该端注油，注油量的大小可通过节油螺栓进行控制。
优点是(1)、轮体慢速转动时注油，即主要是启动和制动时注油，转动停止后不注油，注油量大小可以调节，既保证了正常润滑，又节约了大量润滑油，减少了对环境的污染。
(2)、结构简单，不需要专门的设备和装置就能实现设备运行时自动注油润滑。
(3)、降低了劳动强度，节省了人力，便于维护和管理。

(4)、延长了轴套、轮体和钢丝绳的使用寿命。
