矿用天轮工作原理

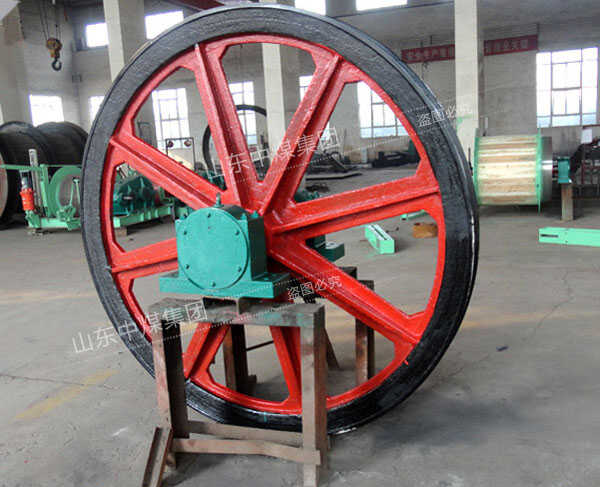

固定天轮在矿井中的使用十分广泛也十分重要。多了解相关知识才能更好的使用产品。固定天轮是设置在井架或暗井顶部，承托提升钢丝绳的导向轮。矿井立井井架最上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿安全规程》，提升设备的天轮的最小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。

矿用天轮用途：
固定天轮分为下列三种型式: TLG立井天轮; TZG 凿井天轮; TDG 游动天轮,立井天轮和凿井天轮都属于固定天轮,矿用固定天轮是中煤公司的主打产品,安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。 绳槽带塑衬或胶块,增加钢丝绳的使用寿命。

矿用天轮工作原理：
1、立井天轮及凿井天轮的轮体只作旋转运动。2、立井天轮主要用于立井提升及斜井箕提升。3、凿井天轮用于立井凿时悬吊吊盘及稳绳。4、游动天轮的轮体除作旋转运动外，还可以轴向移动，主要适用于串车提升。

固定天轮规格参数
型号 天轮直径（m） 钢丝绳直径（mm） 两轴承中心距（mm）
TXG-800/16 0.8 16 500
TXG-1000/20 1.0 20 550
TXG-1200/20 1.2 20 550
TXG-1400/24.5 1.4 24.5 600
TXG-1600/24.5 1.6 24.5 600
TXG-2000/24.5 2.0 24.5 700
