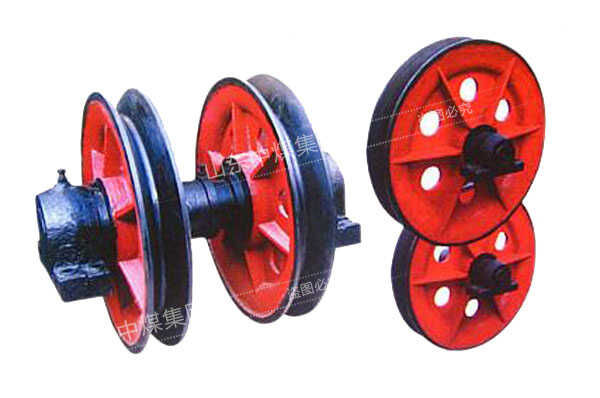

凿井天轮布置要求

我国凿井用的标准井架多为金属亭式井架，凿井天轮平台位于凿井井架顶部，是由4根边梁和l根中间主梁组成的“日”字形平台结构。在天轮平台上设置天轮，天轮由天轮梁支承，并直接承受全部提升物料和悬吊掘砌设备的荷载。天轮平台的边梁和中梁通称为主梁，在边梁和中梁上设置支承天轮的天轮梁，有时还有用来支承天轮梁的支承梁，天轮梁和支承梁通称为副梁。天轮平台的布置主要是将井内各提升、悬吊设备的天轮妥善布置在天轮平台上，充分发挥凿井井架的承载能力，合理使用井架结构物。

天轮梁和支承梁通常选用工字钢。标准的型钢梁不能满足要求时可考虑采用焊接组合梁。在天轮梁上架设天轮时，应尽量使天轮轴承座直接支承在天轮梁的上翼缘上。凿井天轮平台布置的原则如下：

1.凿井天轮平台中间主梁轴线必须与凿井提升中心线互相垂直，使凿井期间的最大提升动荷载与井架最大承载能力方向一致，并通过主梁直接将提升荷载传递给井架基础。

2.凿井天轮平台中梁轴线应离开与之平行的井筒中心线一段距离，并向提升吊桶反向一侧错动，以便使吊桶提升改为罐笼提升时，将提升钢丝绳平移至井筒中心线处，提升天轮无需跨越天轮平台主梁，天轮轴承座无需抬高，便于凿井期间在井筒中心线处设置吊盘悬吊天轮。错开距离最大控制在450mm以内，以吊盘悬吊天轮和临时罐笼提升天轮不碰撞天轮平台主梁为原则。

3.凿井天轮平台另一个中心线和另一个井筒中心线可以重合，也可错开布置，应视凿井期间主提升卸矸操作是否方便、开巷期间临时罐笼出车线路是否便于从井架下面通过而定。当凿井期间主提升为双钩提升时，往往采取天轮平台中心线与井筒中心线错开，而与提升中心线重合的布置方式。

4.天轮平台上各天轮的位置及天轮的出绳方向，应根据井内设备的悬吊钢丝绳落绳点位置、井架均衡受载状况、地面提绞布置以及天轮平台设置天轮梁的可能性等因素综合考虑后选定。

5.用两台凿井绞车悬吊同一设备（除吊盘外）时，两个天轮应布置在同一侧，使出绳方向一致，以便集中布置凿井绞车和同步运转。双绳悬吊的管路尽量采用双槽天轮悬吊。
