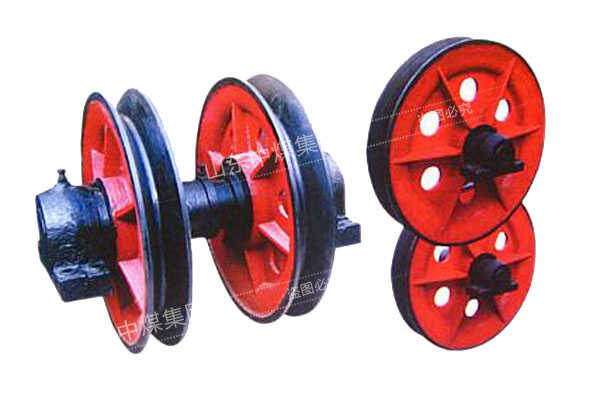

凿井天轮天是矿井立井井架最上方调节钢丝绳运动方向的定滑轮。作用是撑起连接提升机卷筒和提升容器的钢丝绳，并引导钢丝绳转向。山东中煤天轮制造厂主要生产,矿用天轮,游动天轮,凿井天轮,固定天轮，在此与您分享！为了顺利完成副立井绞车主轴承及凿井天轮轴承清洗加油工作，确保安全检修，特制定安全技术措施，参加检修的有关人员必须严格执行。

1、检修前将工具材料准备就绪，绞车停电，施闸，挂检修牌。

2、参加检修的人员要严格执行各项规章、制度、服从分配、听从指挥，作业前严禁喝酒。

3、检修人员要严格认真地按设备完好标准进行工作。

4、绞车主轴承清洗加油：首先把滚筒端盖打开，打开时用绳套拴好，端盖利用行车起吊，注意与深指的连杆，必须都拆开，才能起吊，然后用柴油清洗，清洗完毕，凿井天轮加足锂基润滑脂，把端盖盖好。

5、凿井天轮轴承清洗加油：拆端盖时，系安全带，注意防滑，用铁丝栓住端盖上面螺丝孔，固定在牢固处，然后用柴油清洗，清洗完毕，加足锂基润滑脂，盖好端盖。

6、检修结束后，应进行试运转，确认无误后才准正式投入生产使用。

7、本措施未涉及处均按《煤矿安全规程》有关规定和行业标准作业。

凿井天轮参数介绍

序号	天轮直径（m）	容许钢丝绳最大直径（mm）	钢丝绳全部钢丝破断力总和（N）	轴承座中心距（mm）	轴承座主要尺寸（mm）							滚动轴承型号	天轮外形尺寸（mm）
序号	天轮直径（m）	容许钢丝绳最大直径（mm）	钢丝绳全部钢丝破断力总和（N）	轴承座中心距（mm）	螺栓	底座宽	总厂	纵向中心距	横向中心距	中心高度	底座厚度	滚动轴承型号	天轮外径	天轮宽度
1	￠1.2	20	2840000	460	M20	130	400	60	340	140	50	3616	1310	647
2	￠1.6	26	4855000	500	M24	140	460	65	400	160	60	3618	1724	697
3	￠2.0	31	6725000	600	M30	165	530	80	460	180	70	3620	2169	834
4	￠2.5	40	11350000	720	M40	185	680	92	600	240	90	3628	2700	982
5	￠3.0	46	15100000	850	M42	210	780	108	680	270	100	3632	3224	1141
