固定天轮结构类型

时间:2021-09-18     标签:

天轮

固定天轮

固定天轮结构

固定天轮结构类型

固定天轮其结构型式也分为三种类型:直径为3500毫米时采用模压焊接结构;当直径Dt≤3000毫米时,采用整体铸钢结构,直径为4000毫米时,采用模压铆接结构。


固定天轮轮缘的结构对钢丝绳的使用寿命有一定影响。因为在提升机起动和停止时,由于天轮的惯性,将引起轮缘与钢丝绳问的相对滑动,增加钢丝绳的磨损,从这个意义上讲,应尽量减轻轮缘的重量。此外,轮缘的材质和绳沟的半径,对钢丝绳的使用寿命也有直接影响。一般绳沟半径要稍大于钢丝绳半径。绳沟开角在40~60°之间。


固定天轮在矿井中的使用十分广泛也十分重要。多了解相关知识才能更好的使用产品。固定天轮是设置在井架或暗井顶部,承托提升钢丝绳的导向轮。矿井立井井架最上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量,也常常被看作矿井的标志。按《煤矿安全规程》,提升设备的天轮的最小直径与钢丝绳直径之比值应符合:井上提升装置的滚筒和围抱角大于90°的天轮,不得小于80;围抱角小于90°的天轮,不得小于60;井下围抱角大于90°的天轮,不得小于60;围抱角小于90°的天轮不得小于40。


用途:

天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。绳槽带塑衬或胶块,增加钢丝绳的使用寿命。

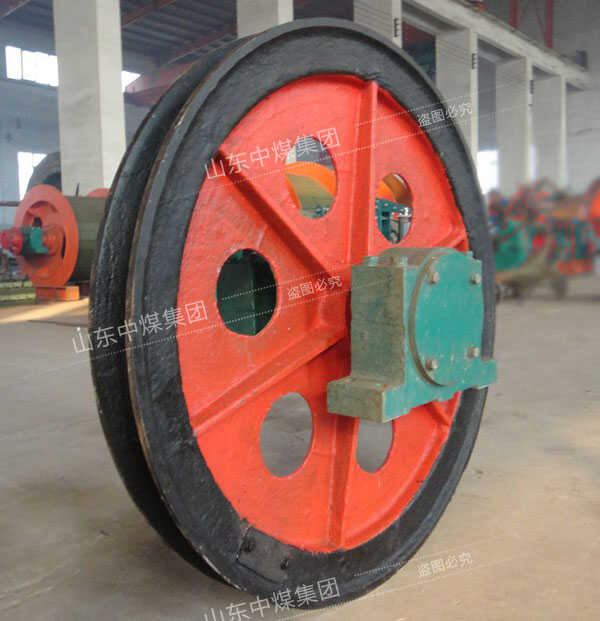

固定天轮
