固定天轮的尺寸

广大客户对于天轮的选型不大确定那么请仔细阅读下面的内容，将详细的为您解答关于矿井固定天轮的参数等信息：

固定天轮的尺寸：

名称型号 图号 名义直径mm 钢丝绳直径mm 轴承中心距(mm) 重量(吨)

φ600天轮 600 0.50

φ800天轮 800 500 0.55

φ1200天轮 1402A 1200 21.5 520 0.75

φ1600天轮 X1405 1600 21.5-23 560 1.02

φ2000天轮 1404 2000 26 700 836 1.714

φ2500天轮 1403 2500 31 750 1.765

φ3000天轮 3000 36 860 2.35

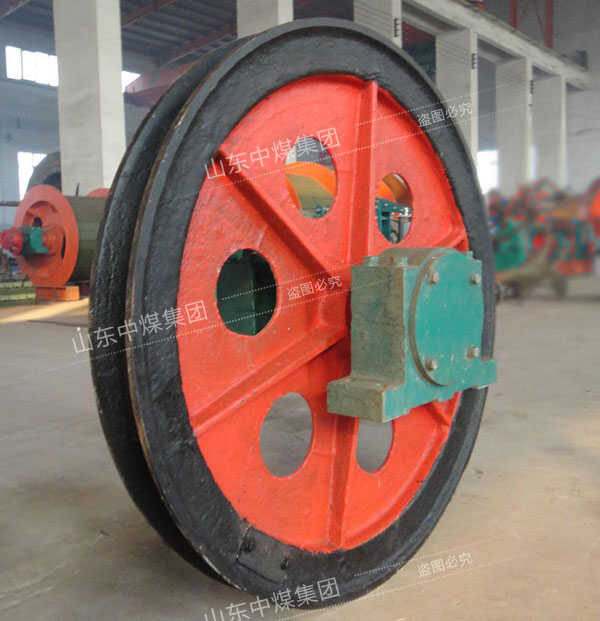

固定天轮是设置在井架或暗井顶部，承托提升钢丝绳的导向轮。矿井立井井架最上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿安全规程》，提升设备的天轮的最小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。
