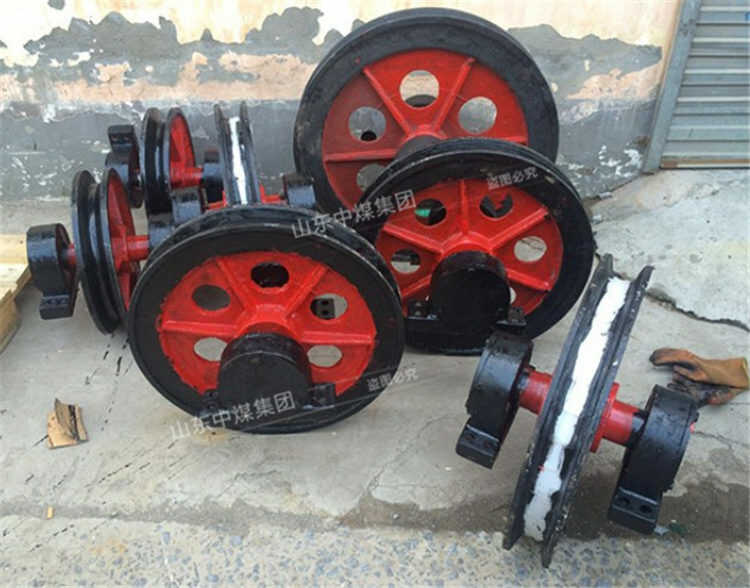

凿井天轮的导向作用

矿用凿井天轮是按JZ系列凿井绞车钢丝绳最大净张力进行配套设计的供立井凿井期间悬吊管路、风筒、稳绳等施工设备及装置用。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿安全规程》，提升设备的天轮的小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。凿井天轮用于立井开凿时悬吊吊盘及稳绳。天轮又叫绳轮，是设置在井架或暗井顶部，承托提升钢丝绳的导向轮。

凿井天轮的主要作用：

1.主要用于煤矿竖井和斜井提升时支托绞车到提升容器间的钢丝绳引导方向用。

2.天轮安装井架上，供矿井提升时支拖提升机卷筒到提升容器之间钢绳及导向之用。

凿井天轮技术参数：

型 号 绳槽底圆 直径D(mm) 绳槽 半径R(mm) 适用钢丝绳直径(mm) 轴承座中心高(mm)

TGZ1200/10-11 Ф1200 10、11 15-20 140

TGZ1600/12-14.5 Ф1600 12、13、14.5 20-26.5 180

TGZ2000/15.5-18 Ф2000 15.5、16.5、18 26.5-32.5 200

TGZ2500/19F-22F Ф2500 19、21、22 32.5-40 240

TGZ3000/23F-26F Ф3000 23、25、26 40-48 300
