固定天轮的规格介绍

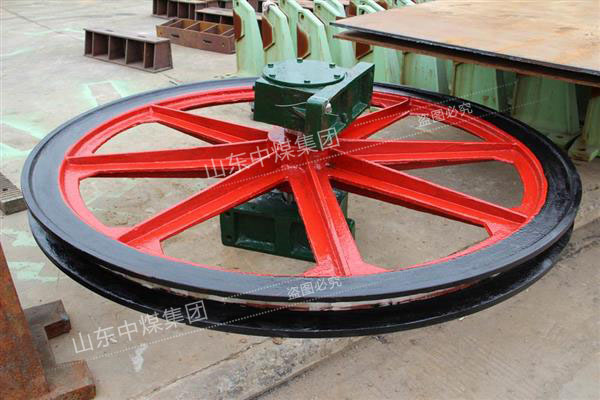

固定天轮的结构型式也分为三种类型：直径为3500毫米时采用模压焊接结构；当直径Dt≤3000毫米时，采用整体铸钢结构，直径为4000毫米时，采用模压铆接结构。

固定天轮轮缘的结构对钢丝绳的使用寿命有一定影响。因为在提升机起动和停止时，由于天轮的惯性，将引起轮缘与钢丝绳问的相对滑动，增加钢丝绳的磨损，从这个意义上讲，应尽量减轻轮缘的重量。此外，轮缘的材质和绳沟的半径，对钢丝绳的使用寿命也有直接影响。一般绳沟半径要稍大于钢丝绳半径。绳沟开角在40～60°之间。

固定天轮的规格有：TZG-800/16固定天轮，TZG-1000/20固定天轮，TZG-1200/20固定天轮，TZG-1400/24.5固定天轮，TZG-1600/20固定天轮，TZG-2200/24.5固定天轮，TZG-2500/28固定天轮。

游动天轮的规格有：TZD-600/300游动天轮，TZD-800/700游动天轮，TZD-1000/800游动天轮，TZD-1400/740游动天轮，TZD-1400/1350游动天轮。

天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。
