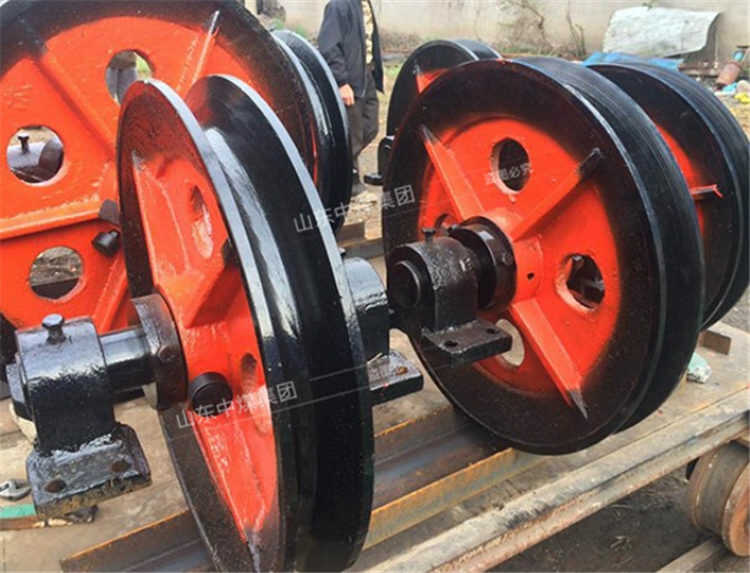

TGZ1600/12-14.5矿用凿井天轮工作原理

TGZ1600/12-14.5矿用凿井天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。凿井天轮平台中间主梁轴线必须与凿井提升中心线互相垂直，使凿井期间的最大提升动荷载与井架最大承载能力方向一致，并通过主梁直接将提升荷载传递给井架基础。凿井天轮平台中梁轴线应离开与之平行的井筒中心线一段距离，并向提升吊桶反向一侧错动，以便使吊桶提升改为罐笼提升时，将提升钢丝绳平移至井筒中心线处，提升天轮无需跨越天轮平台主梁，天轮轴承座无需抬高，便于凿井期间在井筒中心线处设置吊盘悬吊天轮。错开距离最大控制在450mm以内，以吊盘悬吊天轮和临时罐笼提升天轮不碰撞天轮平台主梁为原则。

TGZ1600/12-14.5矿用凿井天轮工作原理：

1.矿用凿井天轮的轮体只作旋转运动。

2.矿用凿井天轮用于立井凿时悬吊吊盘及稳绳。

TGZ1600/12-14.5矿用凿井天轮参数：

型 号TGZ1600/12-14.5

绳槽底圆 直径D(mm) 1600

绳槽 半径R(mm) 12、13、14.5

适用钢丝绳直径(mm) 20-26.5

轴承座中心高(mm) 180
