凿井天轮分类

矿用凿井天轮是按JZ系列凿井绞车钢丝绳最大净张力进行配套设计的供立井凿井期间悬吊管路、风筒、稳绳等施工设备及装置用。

凿井天轮分类：

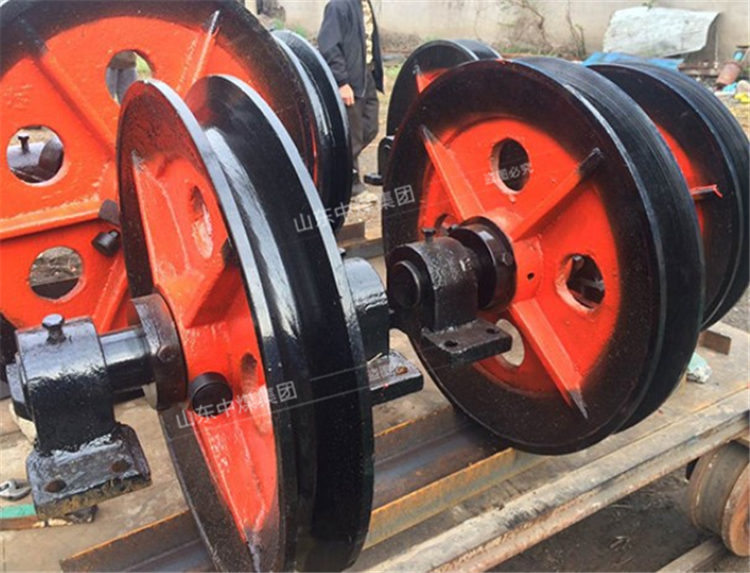

矿用凿井天轮按凿井绞车的性能分为单槽天轮和双槽天轮两类，其中单槽天轮七种，双槽天轮十种。一律采用固定心轴、整体轴承座支撑，轴承座和绳轮均采用HT20—40普通铸铁。单槽悬吊天轮主要用于悬吊吊盘和稳绳的场合，而双槽悬吊天轮则多用于施工所用管路、风筒及稳绳的悬吊场合。单槽悬吊天轮有七种规格，双槽悬吊天轮有10种规格，其中4种供悬吊管路用，4种供悬吊风筒用。单槽悬吊天轮和双槽悬吊天轮各有2种稳绳选用。

矿用凿井天轮适用范围及特点：

矿用凿井天轮主要用于煤矿竖井和斜井提升时支托绞车到提升容器间的钢丝绳引导方向用。天轮安装井架上，供矿井提升时支施提升机卷筒到提升容器之间钢绳及导向之用。

矿用凿井天轮主要尺寸：

型号   MZS2.2-0-2×0.5/270-320

钢丝绳最大直径  23

单根钢丝绳允许做大静张力KN（t）50（5）

轴径120

轮径500

外径595

轮距630-750

轴座距950-1070

轮座距160
