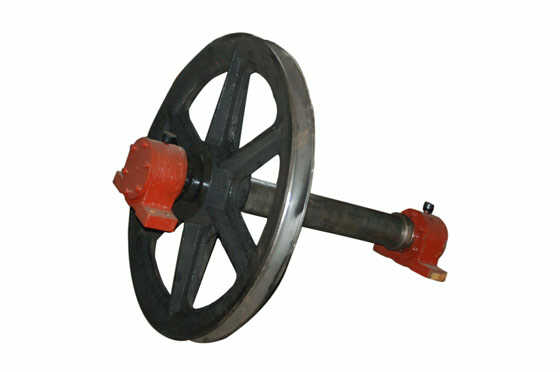

TDG800/11/700矿用游动天轮

矿用游动天轮的轮体除作旋转运动外，还可以轴向移动，主要适用于串车提升。

矿用天轮又叫 固定天轮，凿井天轮，提升天轮，

天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。

一、天轮产品介绍：

天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。

二、天轮分类：

①立井天轮，②凿井天轮，③游动轮。

三、天轮工作原理：

游动天轮的轮体除作旋转运动外，还可以轴向移动，主要适用于串车提升。

型号 TDG800/11/700

绳槽底圆 直径D(mm) 800

绳槽 半径R(mm) 11

适用钢丝绳直径(mm) 16-20

最大游动距离S(mm) 700

轴承座中心高 (mm) 95
