矿用游动天轮的改良方案

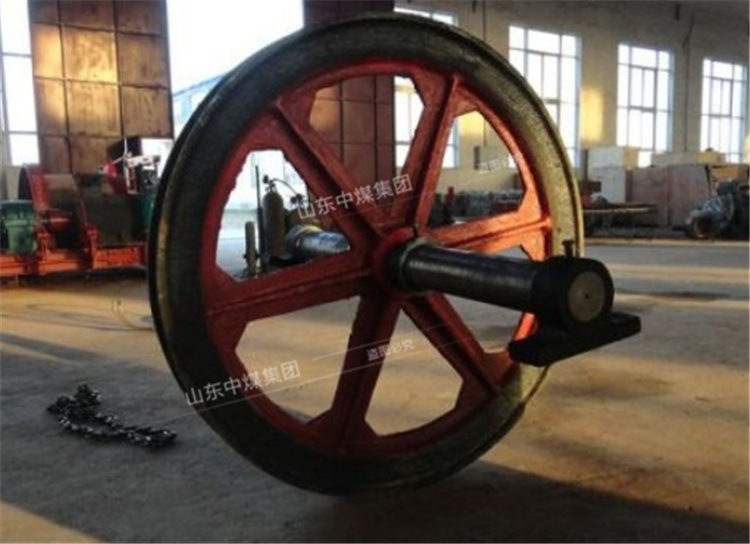

矿用提升绞车用游动天轮，又称绳轮；是设置在井架或者暗井顶部用于承托和提升钢丝绳的导向定滑轮；主要用于承载罐笼、吊桶或者立井箕斗的重量。目前，矿用提升绞车的游动天轮通常采用直接与天轮轴配合的方式安装在天轮轴上。由于天轮尺寸较大、加工比较困难，因此轴孔表面粗糙度和硬度较低，存在磨损快、使用寿命短、维修麻烦且成本高等缺陷。另外，由于没有设置润滑装置，不仅天轮运行的平滑性较差，而且也进一步加剧了天轮或天轮轴的磨损。发明内容针对现有技术中存在的上述缺陷，本实用新型旨在提供一种运行平稳、使用寿命长、维修方便、成本低的矿用提升绞车游动天轮装置。

为了实现上述目的，本实用新型采用以下技术方案它包括两端支承在轴承座上的天轮轴、固定在该天轮轴上的两个挡圈、设在该天轮轴上位于所述两个挡圈之间的天轮；在天轮的轴孔与天轮轴之间有套在该天轮轴上并与所述天轮固定连接的轴瓦。轴瓦为两个，分别从天轮的两端固定于所述轴孔中；固定在天轮上的油杯通过设在天轮上的油孔与轴瓦和天轮轴之间的间隙连通。与现有技术比较，本实用新型由于采用了上述技术方案，在天轮和天轮轴之间增加了耐磨且容易加工的轴瓦，因此不仅有效地减轻了天轮轴孔或天轮轴的磨损、延长了使用寿命，而且轴瓦更换也十分方便快捷，克服了更换天轮或天轮轴而带来的麻烦以及维修成本高的缺陷。另外，由于在天轮上设置了可向轴瓦和天轮轴注入润滑油的油杯，不仅避免了干摩擦容易磨损的缺陷、进一步延长了轴瓦和天轮轴的使用寿命，而且还能够保证天轮运行更加顺滑、平稳。
