矿用天轮安装步骤讲解

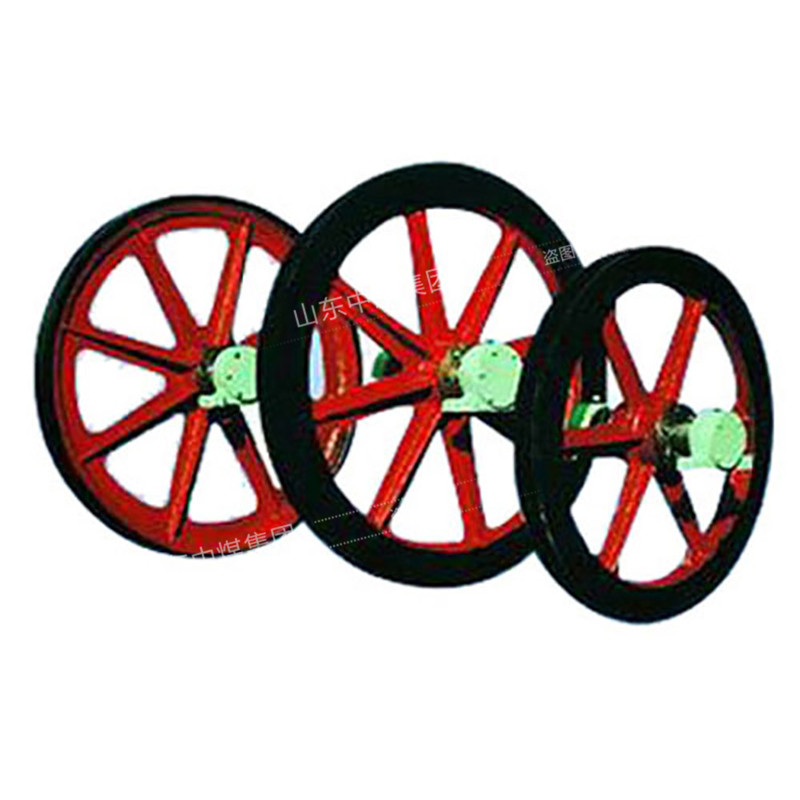

矿用天轮是安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。
安装步骤讲解
1.天轮平台中间主梁轴线必须与凿井提升中心线互相垂直，使凿井期间的最大提升动荷载与井架最大承载能力方向一致，并通过主梁直接将提升荷载传递给井架基础。
2.天轮平台中梁轴线应离开与之平行的井筒中心线一段距离，并向提升吊桶反向一侧错动，以便使吊桶提升改为罐笼提升时，将提升钢丝绳平移至井筒中心线处，提升天轮无需跨越天轮平台主梁，天轮轴承座无需抬高，便于凿井期间在井筒中心线处设置吊盘悬吊天轮。错开距离最大控制在450mm以内，以吊盘悬吊天轮和临时罐笼提升天轮不碰撞天轮平台主梁为原则。
3.天轮平台另一个中心线和另一个井筒中心线可以重合，也可错开布置，应视凿井期间主提升卸矸操作是否方便、开巷期间临时罐笼出车线路是否便于从井架下面通过而定。当凿井期间主提升为双钩提升时，往往采取天轮平台中心线与井筒中心线错开，而与提升中心线重合的布置方式。
4.天轮平台上各天轮的位置及天轮的出绳方向，应根据井内设备的悬吊钢丝绳落绳点位置、井架均衡受载状况、地面提绞布置以及天轮平台设置天轮梁的可能性等因素综合考虑后选定。
5.用两台凿井绞车悬吊同一设备（除吊盘外）时，两个天轮应布置在同一侧，使出绳方向一致，以便集中布置凿井绞车和同步运转。双绳悬吊的管路尽量采用双槽天轮悬吊。
7.尽量采用通梁或相邻两个天轮共用一根支承梁，以减少天轮梁数目。
8.悬吊绳与梁构件的间隙应不小于50mm，天轮与各构件间的距离应不小于60mm。

9.天轮布置应使井架在相对方向的受力基本均匀。
