煤矿天轮简单易安装

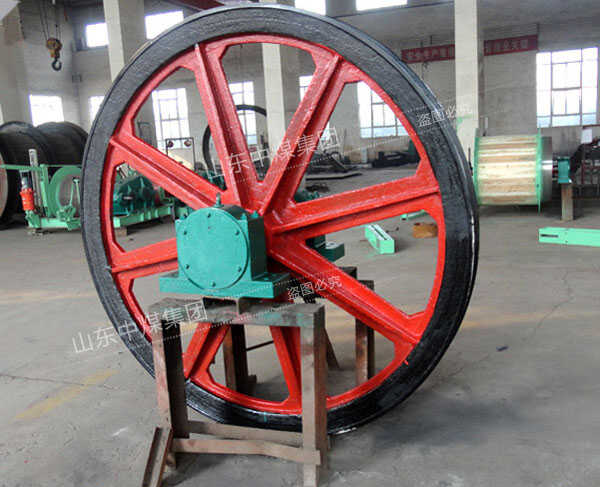

现在市面上大家所见到的的煤矿天轮又叫绳轮，是设置在井架或暗井顶部，承托提升钢丝绳的导向轮。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。

煤矿天轮的安装

天轮主要安装在井架上，与钢丝绳提升绞车配套用来提升罐笼、矿车、矿井人员的转向设备，使用方便，为煤矿提升设备。

天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。提升天轮主要用于煤矿竖井和斜井提升时支托绞车到提升容器间的钢丝绳引导方向用。天轮安装井架上，供矿井提升时支托提升卷筒到提升容器之间钢绳及导向之用。

天轮参数

型号 天轮直径（m） 钢丝绳直径（mm） 两轴承中心距（mm）

TXG-800/16 0.8 16 500

TXG-1000/20 1.0 20 550

TXG-1200/20 1.2 20 550

按《煤矿安全规程》，提升设备的天轮的小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。
