解析矿用天轮

本期给大家介绍的是矿用天轮，是一种矿用设备，主要是提升作用大大节省了人力也是省时省力。

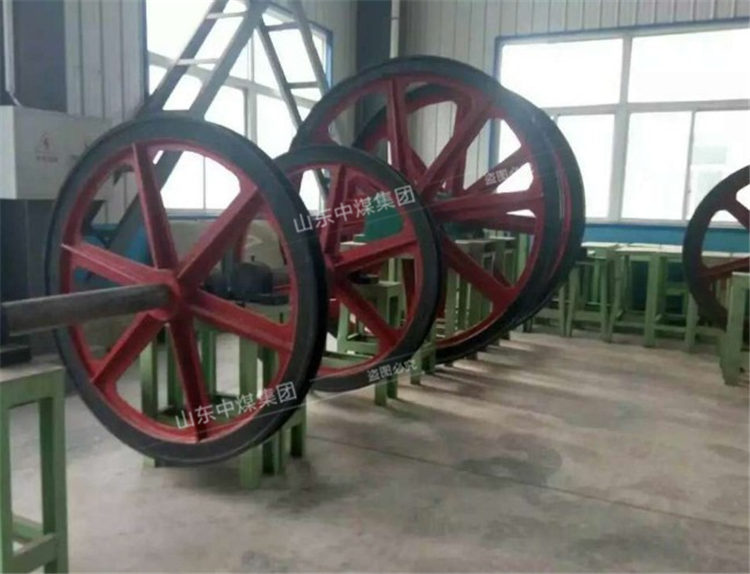

解析矿用天轮

(1）天轮轴采用中碳合金钢整体锻制，要有较高抗冲击载荷的能力，要经过多次探伤、机械性能试验和热处理等加工而成，满足各项机械性能要求，交货时需提供天轮轴探伤报告。

（2）天轮采用铸焊式整体结构。由一个固定轮和三个游动轮组成，由铸造轮毅、轮缘与辐条焊接而成，焊后进行整体退火处理。

（3）天轮装置两端轴承采用进口调心滚子轴承（SKF），油脂润滑，并配有PT100测温元件及振动检测元件。在天轮的固定轮侧预留有编码器接口，接口形式和尺寸与原天轮装置相同。

（4）固定轮与轴采用平键联接，游动轮采用滚动轴承结构，在每个游动轮与轴之间各装有2个单列圆柱滚子轴承。为了保证运转灵活，各轮子之间有轴向间隙，当各钢丝绳的线速度不wan全相同时，游动轮之间能自由地相对转动。游动轮轴承采用进口轴承（SKF），制造厂家bi须要有大型提升机游动轮采用滚动轴承结构的应用实例。

（5）天轮衬垫采用进口材料加工制作的高性能衬垫，按钢丝绳直径Φ52mm配置绳槽，性能参数不低于原设计要求。在安装zui后一块衬垫时，需单配装紧。

（6）天轮装置进行静平衡试验，每个轮子不平衡力矩小于规定值。

（7）天轮轴承与现有轴承座配套，天轮装置外形尺寸及安装尺寸bi须与现有天轮保持一致，能够wan全互换，满足现场提升工况及使用要求（原天轮图号：TS486）。

（8）天轮装置在运输过程中注意严防轮辐变形，并采取防护措施。

（9）天轮装置表面应采用喷锌防腐等措施。

（10）天轮轴采用中碳合金钢整体锻制，具有很高抗冲击载荷的能力。其它部件均采用you质型材，天轮整体使用寿命不低于20年。
