固定天轮产品介绍


标签:

游动天轮



凿井天轮



固定天轮



文章详情


固定天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。绳槽带塑衬或胶块,增加钢丝绳的使用寿命。固定天轮相关参数
型号:TlG-800/16、TlG-1000/20、TlG-1200/20
天轮直径mm:800、1000、1200
钢丝绳直径mm:16、20、20
两轴中心距离mm:500、550、550。

固定天轮产品介绍

固定天轮参数

天轮又叫绳轮,是设置在井架或暗井顶部,承托提升钢丝绳的导向轮。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量,也常常被看作矿井的标志。按《煤矿an全规程》,提升设备的天轮的小直径与钢丝绳直径之比值应符合:井上提升装置的滚筒和围抱角大于90°的天轮,不得小于80;围抱角小于90°的天轮,不得小于60;井下围抱角大于90°的天轮,不得小于60;围抱角小于90°的天轮不得小于40。

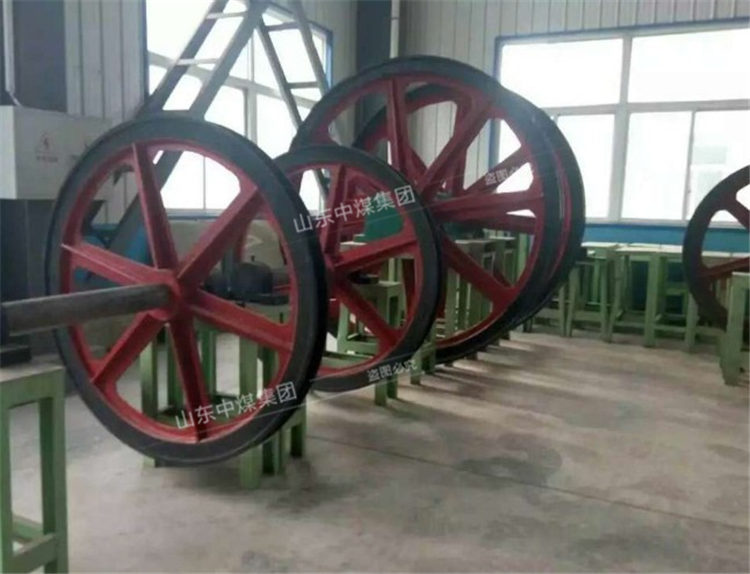

矿用天轮


1.2米固定天轮用途:
1.2米固定天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。绳槽带塑衬或胶块,增加钢丝绳的使用寿命。
1.2米固定天轮参数:
型号 天轮直径(m) 钢丝绳直径(mm) 两轴承中心距(mm)
TZG-800/16 0.8 16 500
TZG-1000/20 1.0 20 550
TZG-1200/20 1.2 20 550
TZG-1400/24.5 1.4 24.5 600
TZG-1600/24.5 1.6 24.5 600
TZG-2000/24.5 2.0 24.5 700
TZG-2500/28 2.5 28 800.
