游动天轮产品介绍

游动天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用游动天轮寿命。

游动天轮产品介绍

游动天轮相关参数

型号：TlG-800/16、TlG-1000/20、TlG-1200/20

天轮直径mm：800、1000、1200

钢丝绳直径mm：16、20、20

两轴中心距离mm：500、550、550。

游动天轮

游动天轮参数

天轮又叫绳轮，是设置在井架或暗井顶部，承托提升钢丝绳的导向轮。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿安全规程》，提升设备的天轮的小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。

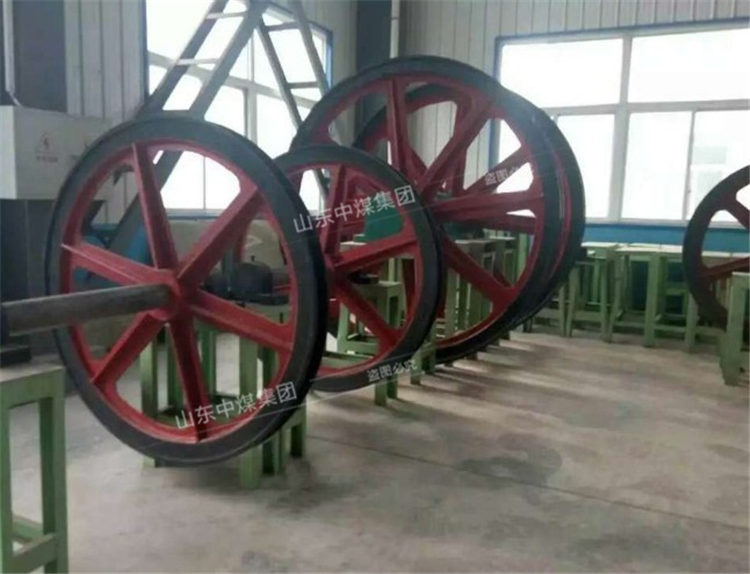

矿用天轮

1.2米游动天轮用途：

1.2米游动天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。

1.2米游动天轮参数：

型号 天轮直径（m） 钢丝绳直径（mm） 两轴承中心距（mm）

TZG-800/16 0.8 16 500

TZG-1000/20 1.0 20 550

TZG-1200/20 1.2 20 550

TZG-1400/24.5 1.4 24.5 600

TZG-1600/24.5 1.6 24.5 600

TZG-2000/24.5 2.0 24.5 700

TZG-2500/28 2.5 28 800
