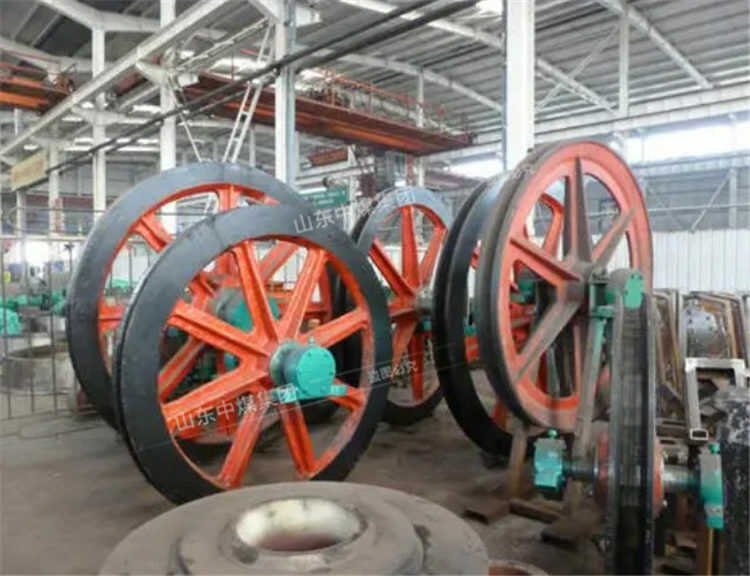

天轮吊桶提绞设备的布置方法

1．根据zui大绳偏角时的允许绳弦长度和zui大绳弦长度时的zui小允许出绳仰角算出提绞设备与井筒间的zui近和zui远距离，画出布置的界限范围，对照工业广场布置图，根据ying''jiu建筑物的位置、施工进度计划及地面运输线路等条件，选定提升机及凿井绞车的具体位置。

天轮提升机一般布置在zui近界限附近（通常，提升机主轴到悬垂钢丝绳轴线的距离约为20～40m）。对于各台天轮凿井绞车，由于悬吊钢丝绳落绳点相对井筒中心坐标不同，因此计算所得到的布置界限值，尚须变换成与井筒中心相对应的界限值，然后，综合考虑出绳方向及凿井绞车群间的关系，定出各台绞车的布置。

天轮吊桶提绞设备的布置方法：

2．初步确定凿井绞车位置后，可用作图方法检验钢丝绳是否与天轮平台边缘相碰，或按下式进行验算：

凿井设备布置总校验

当对井内的施工设备、设施、天轮、天轮梁及地面提绞设备进行了平面和立面的初步布置后，还应进行凿井设备的总校验，其基本内容如下：

（1）检查各凿井设备、设施及管线是否互相错开，各an全间隙是否符合规定；

（2）当用作图法确定天轮及其钢丝绳悬吊点在天轮平台上的位置时，bixu用计算法进行验算。

（3）对预选的天轮梁、支承梁都要进行强度验算。同一型号的梁，只验算受力zui不利的梁即可。若通过计算发现原选的副梁规格小时，应按计算选型重新设置副梁。

（4）对照井筒平面布置图，检查各盘台的梁格及孔口、设备及悬吊点是否一致，孔口尺寸是否满足使用和an全间隙的要求。

（5）检查中发现有不符合要求或彼此矛盾时，应进行调整。
