凿井天轮平台的型式与构造

作为安装提升和悬吊设备天轮的天轮平台是煤矿立井凿井施工过程中的重要承载结构。本章主要介绍天轮平台的型式与构造、荷载选取及天轮平台的设计计算方法。

凿井天轮平台的型式与构造

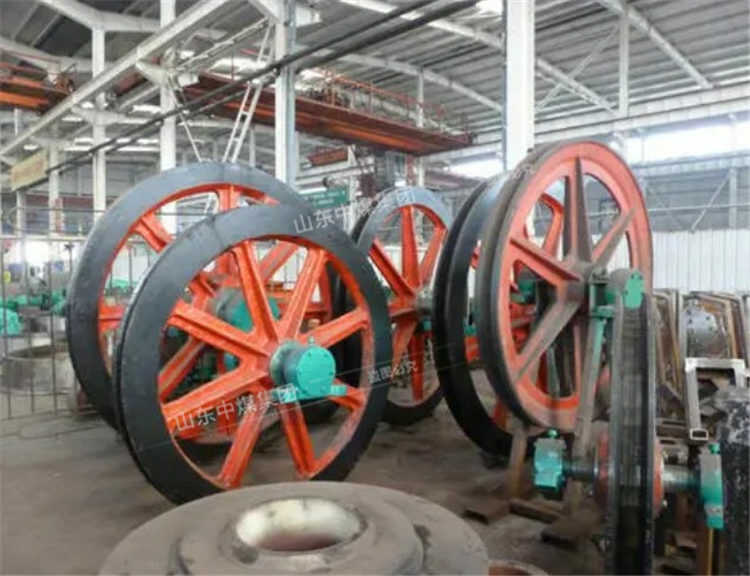

天轮平台位于凿井井架顶部，通常由钢结构梁组成的框形平台结构，主要用来安设提升和悬吊设备的天轮。天轮由天轮梁支撑，并直接承受全部提升物料和悬吊掘砌设备的荷载，然后荷载经由天轮依次传递给天轮梁、天轮平台主梁、凿井井架zui后传递给基础。天轮平台是由四条边梁和一条中梁组成的“曰”字型框架，如图2.1所示。天轮梁一般成双出现在地安放在天轮平台上，承托提升天轮和悬吊天轮。天轮梁在天轮平台的位置以井内施工设备布置而定。主梁和天轮梁的选型应按计算确定，需要满足强度、刚度和稳定性要求。

天轮平台的型式通常采用正方形。天轮平台的平面尺寸亦即凿井井架的顶部尺寸，其取决于井筒直径和提升与悬吊设备的天轮数量及其布置。在满足使用要求的前提下，应该尽量缩小天轮平台的尺寸，常用的I~V型天轮平台尺寸为5.5x5.5m~7.5x7.5m，一般以0.5m为模数

提升吊桶布置：提升吊桶是全部凿井设备的核心，吊桶位置一经确定，提升机房的方位，井架的位置就基本确定，井内其它设备也将围绕吊桶分别布置。

提升吊桶可按下列要求布置；

凿井期间配用一套单钩或一套双钩提升时，矸石吊桶要偏离井筒中心位置，靠近提升机一侧布置，以利天轮平台和其它凿井设备的布置。若双卷筒提升机用作单钩提升时，吊桶应布置在固定卷筒一侧。天轮平台上，活卷筒一侧应留有余地，待开巷期间改单钩吊桶提升为双钩临时罐笼提升。
