矿用天轮的链接结构

固定轮采用平键联接结构，天轮轴轴颈与固定lungu内孔采用配合尺寸公差等级为H8/JS7，使固定轮与天轮轴一起转动。

矿用天轮的链接结构

游动轮通常采用滑动轴瓦结构，滑动轴瓦采用naimo合金铜瓦材质。天轮轴轴颈与游动轮游动轴瓦内

孔采用配合尺寸公差等级为H8/d8或H8/e8，固定lungu与轴瓦、轴瓦之间预留0·2一0·5 mm的轴向间隙，以保证提升机运行中钢丝绳的线速度不wanqu相同时，使每个游动轮与天轮轴之间可以相对转动，以消除各轮子因线速度差异而产生的附加力矩。天轮装置每个轮槽内装有衬垫，保证钢丝绳与衬垫之间产生足够的摩擦力，使钢丝绳得以保护，从而提高钢丝绳的使用寿命。

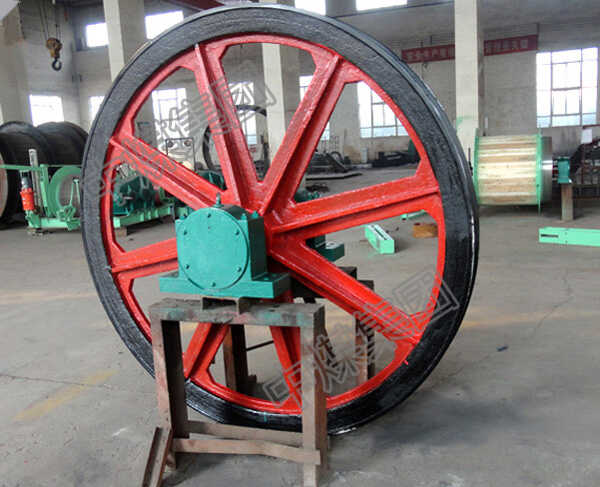

天轮装置由天轮、天轮轴、主轴承、轴承座、轴承盖、轴承端盖、轴瓦、塑衬等组成。

天轮装置采用铸焊式结构，lungu、轮缘采用铸钢材料，轮辐用槽钢。焊后整体退火，消除焊接应力，zuiho加工而成。

天轮装置采用调心滚子轴承，型号及其支承方式与主轴装置类似，天轮装置中使用两个同规格型号的轴承。

固定天轮在起吊物件之前,bixu有专业的人员检查起吊的绳套,不能有断丝和变形的情况,如果出现问题，bixu禁止使用,捆绑的起吊物件yidng要牢固，如果卸扣变形了，固定天轮bixu停止使用;天轮平台的安装过程中bixu设有警戒线，井架周围bixu拉铁丝线和挂警示牌，bixu禁止不相关人员进入井口;固定天轮起吊物件时bixu用溜绳稳定住起吊物件，避免起吊物件来回摆动，给施工人员带来anquna隐患。

固定天轮起吊物件时井口施工人员bixu避开物件提升的位置，固定天轮避免落下的东西砸伤自己;烧割用的氧气、乙炔瓶bixu放在井架外面，两瓶间距不得小于五米且乙炔瓶bixu竖放，乙炔表处bixu安设防回火装置，每次使用之前bixu派专业人士检查氧气带是否有漏气现象，如果有bixu换掉;固定天轮天轮平台施工要有专人指挥，各工种要协调统一。
