用于支撑提升钢丝绳并引导其转向


标签:

天轮厂家



矿用天轮



游动天轮



文章详情

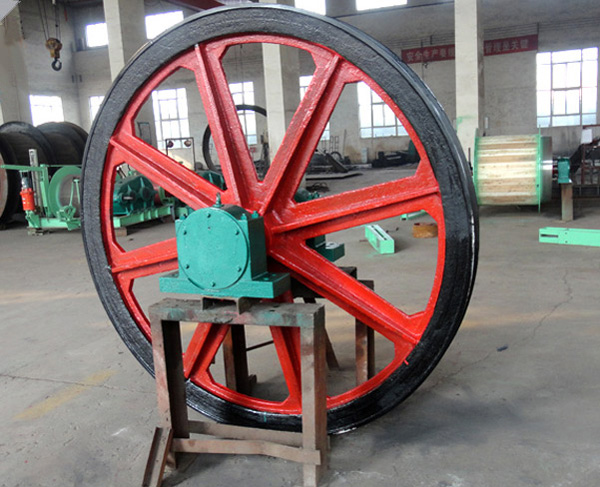

天轮是矿井提升系统中的重要设备,用于支撑提升钢丝绳并引导其转向,其型号代号通常由一组字母和数字组成,不同部分代表不同含义。以下从型号编制规则、各部分代号含义、常见型号示例及选型参考等方面详细解析:

用于支撑提升钢丝绳并引导其转向

  一、天轮型号的编制规则 天轮的型号代号一般遵循“类型代号 + 特征参数 + 结构特点”的编制逻辑,不同标准(如行业标准或企业标准)可能略有差异,但核心要素基本一致。其基本格式可表示为: [类型代号][直径参数][结构特征代号][辅助参数]

二、型号各部分代号的具体含义

(一)类型代号:表明天轮的用途或安装方式  “TL”:zui常见的类型代号,代表“天轮”(Tian Lun)的拼音sx字母,适用于一般矿井提升系统。  “GTL”:“G”表示“固定”(Gu Ding),即固定型天轮,安装后位置不可移动,用于常规提升场景。  “DTL”:“D”表示“游动”(You Dong),即游动型天轮,可沿轴向轻微移动,用于平衡钢丝绳张力或补偿长度变化。  “XTL”:“X”表示“斜井”(Xie Jing),适用于斜井提升系统的天轮。

(二)直径参数:天轮的核心规格指标  紧跟在类型代号后的数字,通常以“mm”为单位,表示天轮的绳轮直径,是型号中zui关键的参数。  示例:TL1600 中的“1600”表示绳轮直径为1600mm(1.6米),直径越大,承载能力和钢丝绳弯曲半径越大,适用于大提升量的矿井。

(三)结构特征代号:区分天轮的结构形式  “L”:表示“轮辐式”结构,即绳轮通过轮辐与lungu连接,是zui常见的结构,强度高、稳定性好。  “K”:表示“空腹式”结构,轮辐为空心设计,重量更轻,适用于对设备自重有要求的场景。  “P”:表示“剖分式”结构,天轮可拆分为两半,便于井下运输和安装,适用于井巷空间受限的情况。
