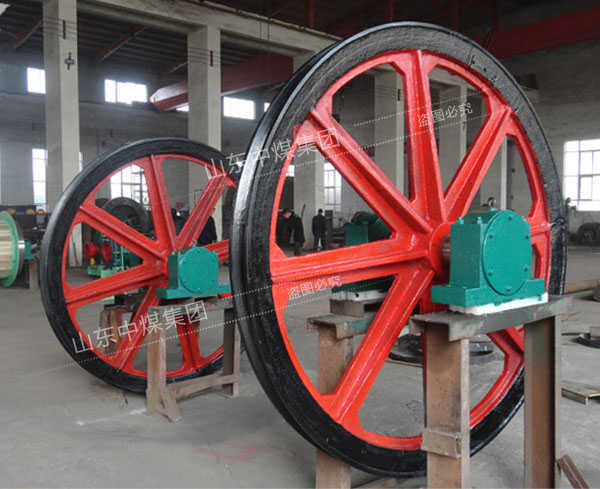

大型设备下井重载天轮

目前大型矿山设备下井，设备自重大，提升钢丝绳直径大张力大，天轮直径受到限制轮绳直径比小于60的条件下，天轮与提升钢绳间摩擦力相应的变大，对天轮自身承重强度要求很高，以前做的矿山天轮系列无法满足这种提升要求。

该天轮克服现有地下开采矿山天轮运转过程中出现的轮毂与轮轴松动现象，而提高设备提升或下放的稳定性、耐用性。本实用新型的技术方案为一种大型设备下井重载天轮，该天轮包括轴承座、天轮轴、轮毂、胀套、定位套、轮辐、高强螺栓、轮缘、轮衬；整个天轮为组装部件，轴承座与天轮轴连接，天轮轴与轮毂通过胀套、定位套定位连接，轮辐通过高强螺栓一端固定在轮毂上，另一端固定在轮缘上，轮衬安装在轮缘内。天轮轴与轮毂的连接采用的是无键连接。

天轮各主要部件制作简单，运输便宜，主要解决了天轮部件承重薄弱的问题，天轮采用部件组装可以有效的提升天轮整体承重能力，保证了大型设备下井或提升时的可靠性，安全性、简便高效性、经济的特点。天轮轴与轮毂采用的无键连接也属于一项新技术的应用，既保证轴的可靠性又保证天轮的偏摆度，减少了设备提升或下放的左右晃动。
