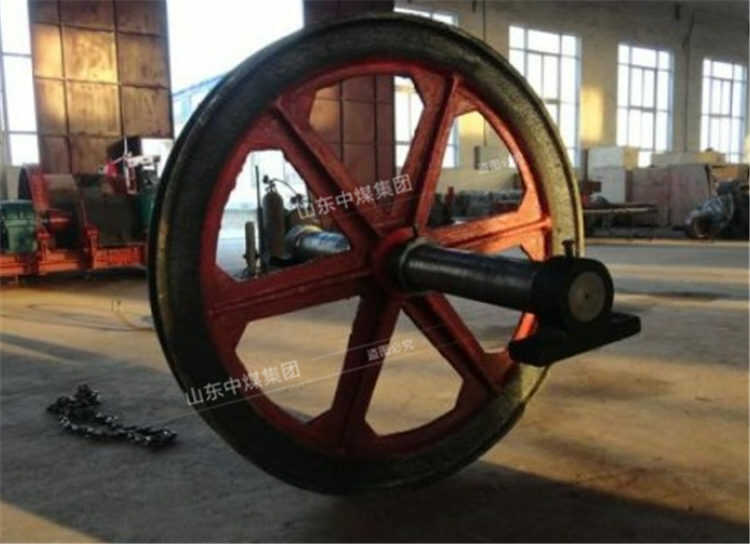

游动天轮详细参数

矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿安全规程》，提升设备的天轮的小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。

游动天轮的轮体除作旋转运动外，还可以轴向移动，主要适用于串车提升。游动天轮主要用于金属矿及其它矿场的坑内或露天做矿石搬运及充填工作。游动天轮主要用于水平耙运，也可用于倾角不大的斜坡耙运，不能作为提升设备。司机可以在天轮旁用手操纵，游动天轮也可以离天轮数米以至数十米处用按钮实行距离操纵。

游动天轮参数：

型号 绳轮 外径  绳槽底 园直径  绳槽 半径  大游动距离  钢丝绳直  径  钢丝破断 拉力总和  转动 惯量

TDG600/9/300      690   600   9     300   14-16    158    4

TDG800/11/700     920   800   11    700  ＞16-20   252   13

TDG1000/13.5/800  1140  1000  13.5  800  ＞20-24.5  282   31

TDG1400/17/740    1580  1400  17   740  ＞24.5-31  597  105
