一、基础概念与系统定位

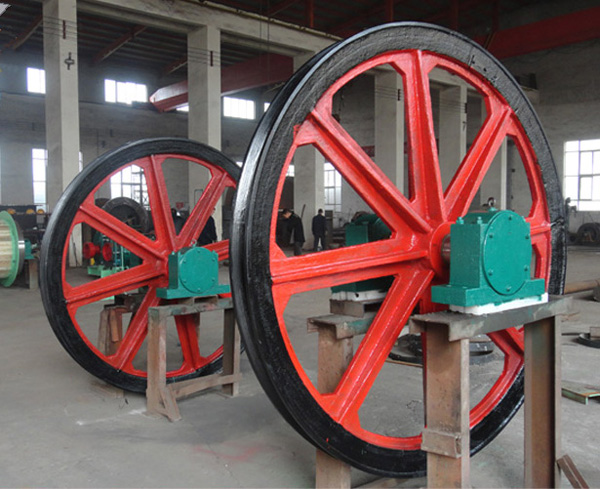

 1. 游动天轮的核心功能 游动天轮是矿井提升系统中的导向装置，其轮体可沿轴向小幅移动，主要用于平衡多绳摩擦提升机中各提升钢丝绳的张力差异，避免因张力不均导致的容器偏斜或钢丝绳过度磨损。其工作原理类似滑轮组中的动滑轮，通过动态调整绳长补偿张力变化。

 2. 提升机的空间坐标原点 提升机通常安装在地面井口附近的提升机房内，其主轴装置（卷筒或摩擦轮）的轴心线构成整个提升系统的基准坐标。以落地式摩擦提升机为例，主轴中心高度一般距地面2-4米，而游动天轮的位置则需围绕该基准进行空间拓扑设计。

  二、三维空间布局的核心参数

（一）水平投影关系

 1. 径向偏移量 - 对于多绳摩擦提升机，游动天轮通常布置在摩擦轮的正上方或侧上方，水平投影距离需满足： - 单绳提升时，天轮中心与卷筒中心的水平距离为卷筒直径的1.5-2倍（如卷筒直径2m时，距离3-4m）； - 多绳摩擦提升时，游动天轮与固定天轮呈对称分布，两者水平间距为摩擦轮宽度的1.2倍，确保钢丝绳包角≥190°。

 2. 轴向游动空间 - 游动天轮的轴承座安装在可滑动的导轨上，其轴向移动范围通常为±150mm，因此在水平布局时需预留足够空间（如导轨长度≥300mm），避免与固定天轮或其他设备干涉。

（二）垂直高度关系 1. 天轮平台高度 - 游动天轮安装在井架顶部的天轮平台上，平台高度H需满足： \[ H = h_1 + h_2 + h_3 \] 其中： - \( h_1 \) 为提升机主轴中心高度（2-4m）； - \( h_2 \) 为钢丝绳zui大悬垂长度对应的垂度补偿值（通常取提升高度的1/1000）； - \( h_3 \) 为anquan距离（≥3m）。 例如，提升高度400m时，\( h_2 = 0.4m \)，则天轮平台高度H≥9.4m。 2. 钢丝绳包角控制 - 游动天轮与摩擦轮的垂直高度差需保证钢丝绳包角在180°-210°范围内。以JKMD-4×4型多绳摩擦提升机为例，摩擦轮直径4m，游动天轮中心距摩擦轮中心垂直高度需≥6m，以确保包角达到195°。
