矿用游动天轮的轮体除作旋转运动外,还可以轴向移动,主要适用于串车提升。

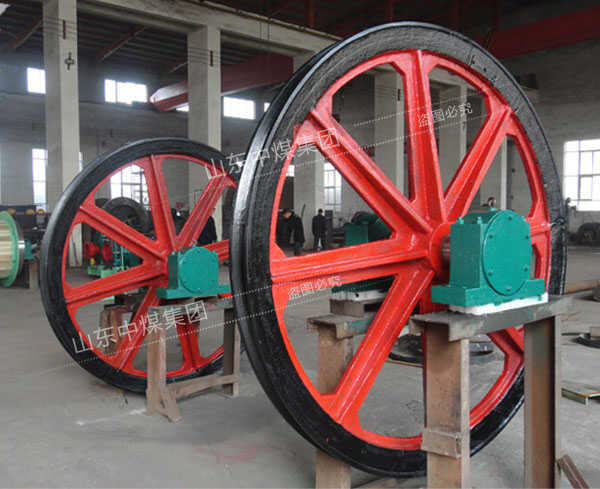

矿用天轮又叫 固定天轮,凿井天轮,提升天轮,天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。
天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。绳槽带塑衬或胶块,增加钢丝绳的使用寿命。
①立井天轮,②凿井天轮,③游动轮。
游动天轮的轮体除作旋转运动外,还可以轴向移动,主要适用于串车提升。
型号 TDG800/11/700
绳槽底圆 直径D(mm) 800
绳槽 半径R(mm) 11
适用钢丝绳直径(mm) 16-20
最大游动距离S(mm) 700
轴承座中心高 (mm) 95
