固定天轮、游动天轮均为导向绳轮,它们是矿井提升系统中的关键设备之一,一般安装在井架顶部,作支撑引导钢丝绳换向之用。在斜井使用时,安装在井口斜井架上,游动天轮的轮体除做旋转运动外,还可以沿游动天轮轴作轴向移动,主要用在斜井及斜井串车提升之用,游动距离依照现场情况而定。
根据金属非金属矿和煤矿的规模大小不同,天轮规格基本从φ500mm到4000mm(指有效直径)。天轮的材质分铸铁和铸钢两种,金属非金属矿用铸铁材质较多。天轮结构形式有十字筋、辐条、焊接三种。铸钢天轮为十字筋式;铸铁天轮十字筋和辐条式均有,辐条式较多;焊接形式的天轮逐渐减少。由于矿井断面尺寸的不同,考虑往井下运输的可能性,天轮有效直径在φ1600mm以上时轮体可采用剖分式。现行系列天轮的钢丝绳的绳槽装有衬套,衬套的材质分为耐油橡胶、工程塑料、聚氨酯三种,其中聚氨酯材质的耐磨度最高,更换周期最长,是比较好的天轮槽衬套。天轮的轴承分为滑动轴承、滚动轴承两种,根据对天轮轴承的润滑、维护难易性、经济性应优先选用滚动轴承为好。

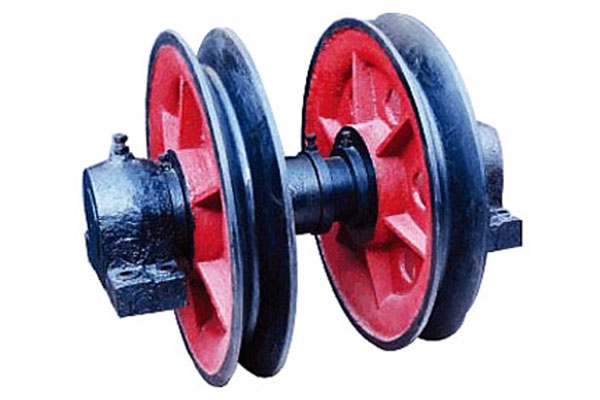

关于游动天轮有两种使用场合,一种是用在斜井及斜井串车中,另外一种是在凿井时用,称为悬吊天轮。悬吊天轮有单轮和双轮之分,直径较小些。用在凿井时的悬吊天轮轮轴是固定不旋转,只天轮体旋转和轴向移动。游动天轮体的材质仍可采用铸铁和铸钢,而其结构形式有十字筋和辐条两种,大部分为十字筋。而天轮体绳槽仍可装衬套。
天轮 | |||||||||||
型号、尺寸(mm) | 产品图号 | 钢丝绳直径mm | 滑轨座中心距(mm) | 高度(mm) | 轴承座中心距(mm) | 轴承型号 | 重量(kg) | ||||
型号 | 有效直径(mm) | 外径(mm) | 宽度(mm) | ||||||||
TG500 | φ500 | φ570 | 100 | E002A | φ16 | - | - | 500 | |||
TG800 | φ800 | φ880 | 100 | E002 | φ16 | - | - | 500 | 3614 | 322 | |
TG1000 | φ1000 | φ1100 | 120 | KE002YT-00 | φ18 | 630×80 | 200 | (420) 500 | 3616 | 518 | |
TG1200 | φ1200 | φ1312 | 120 | [FU]J-176YTL10 | φ21.5 | 690×90 | 200 | 520 | 3616 | 750 | |
TG1600 | φ1600 | φ1710 | 110/120 | [FU]J-176YTL10 | φ24.5 | 690×90 | 220 | 560 | 3618 | 857 | |
TG2000 | φ2000 | φ2160 | 115 | 13112 | φ24.5 | 750×150 | 235 | 700 | 3620 | 1929 | |
TG2500 | φ2500 | φ2670 | 125 | 13924 | φ31 | 760×150 | 260 | 700(800) | 3622 | 2275 | |
TG3000 | φ3000 | φ3224 | 150 | T300 | φ37 | 880×150 | 330 | 850(950) | 3628 | 3290 |
游 动 轮 | ||||||||
型号 | 有效直径(mm) | 外径(mm) | 产品图号 | 钢丝绳直径(mm) | 作用在轴上最大合力(kN) | 最大游动距离(mm) | 游动轴承型号 | 总质量(kg) |
TY600 | φ600 | φ690 | E002A | φ14~15.5 | 73 | 300 | 3614 | 263 |
TY800 | φ800 | φ880 | E002 | φ15.5~19 | 105 | 700 | 3614 | 322 |
TY900 | φ900 | φ1040 | K-347-2 | φ19~21.5 | 143 | 900 | 3518 | 438 |
TY1000 | φ1000 | φ1100 | YT-00 | φ19~21.5 | 180 | 750 | 3616 | 518 |
TY1200 | φ1200 | φ1312 | 1402 | φ21.5~25 | 207 | 800 | 3616 | 750 |
TY1400 | φ1400 | φ1550 | 1403 | φ25~31 | 307 | 850 | 3618 | 857 |
