凿井悬吊天轮产品介绍

凿井悬吊天轮是煤矿凿井立井施工中为凿井绞车钢丝绳提供支撑和导向的专用设备。按凿井绞车的性能,悬吊天轮分为双槽悬吊天轮和单槽悬吊天轮二种。

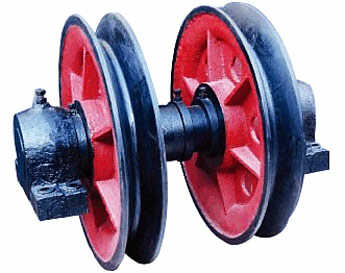

凿井悬吊天轮产品结构

1)双槽悬吊天轮和单槽悬吊天轮的结构主要有绳轮、固定轴、及轴承座组成。

2)两种悬吊天轮均采用固定轴﹑整体轴承座支承,轴承座与绳轮采用HT200普通铸铁,固定轴采用45号优质碳素钢并经调质处理车削而成。

3)双槽悬吊天轮采用绳轮与轴承座可调型式,使用时根据实际情况进行选用,还可根据情况,另行组合设计。

凿井悬吊天轮产品用途

单槽悬吊天轮主要用于悬吊吊盘和稳绳的场合,而双槽悬吊天轮则多用于施工所用管路、风筒及稳绳的悬吊场合。单槽悬吊天轮有七种规格,双槽悬吊天轮有10种规格,其中4种供悬吊管路用,4种供悬吊风筒用。单槽悬吊天轮和双槽悬吊天轮各有2种专供稳绳选用。

凿井悬吊天轮参数型 号

最大绳径 单绳最大静张力 轮径 外径 轴承座距 中心高 质量 (kg)

MZS2.2-0-2×0.5/270-320 Φ23 50KN Φ500 Φ590 590-640 120 304

MZS2.2-0-2×0.5/630-750 Φ23 50KN Φ500 Φ590 950-1070 120 346

MZS2.2-0-2×0.65/270-420 Φ31 100KN Φ650 Φ775 630-780 140 550
