天轮装置技术性能指标

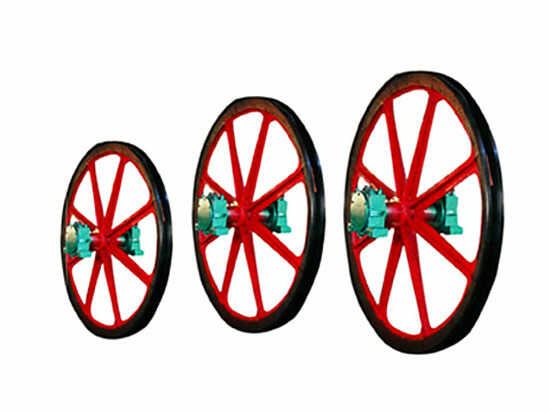

天轮装置由天轮、天轮轴、主轴承、轴承座、轴承盖、轴承端盖、轴瓦、塑衬等组成。

天轮装置采用铸焊式结构，lungu、轮缘采用铸钢材料，轮辐用槽钢。焊后整体退火，xiaochu焊接应力，zuiho加工而成。

天轮装置技术性能指标

天轮装置采用调心滚子轴承，型号及其支承方式与主轴装置类似，天轮装置中使用两个同规格型号的轴承。

2、天轮采用焊接式结构，由铸造lungu、轮缘与辐条焊接而成，焊后进

行整体退火。轮缘槽内装有PVC衬垫。

3、天轮轴采用中碳合金钢锻制，低温下抗冲击能力强，满足各项机械

性能要求。

4、天轮用轴承均采用NSK/SKF/FAG等guojizming品牌，脂润滑。

(1) 因整个作业时间较长 ,故须在上天轮与下天 轮平台 、井架转梯处 、井口棚大罐井架上南 、北两侧 准备好充足的照明 。在下层天轮上横梁处 , 悬挂 4 根 28 mm 的短节( 起吊罐笼时锁绳) 。要注意锁 绳短节的捻向 , 防止锁绳短节受力后 ,主提钢丝绳出

现打结 、缠绳事故 ,zui好配有zhaunyong锁绳器 。

(2)在上 、下层天轮的下口井架框架上各加焊一 长度合适的 20# 槽钢 ,将车绳槽所用车刀的刀架固 定在槽钢相应位置 。 由于上层天轮支撑架距天轮平 台较高 ,人员作业困难 ,所以上层天轮下装设车刀刀 架槽钢时 ,bixu搭设木板(所搭木板避开锁绳短节) 。 而下层天轮作业处 ,一侧无护栏 ,所以在下层天轮装 设固定刀架槽钢前 ,须加焊护栏 。

(3)在上层天轮上悬挂梁上用 4 个分绳扣分别 悬挂 4 个 1 t 导链 , 要保证任yirtian轮人工可以转动 (固定轮除外) 。

(4)施工所用的各种材料 、工具 、备件提前运到 工作地点 。对各天轮轮槽的开口挡块 、固定螺栓事 先用油浸沾 ,提前试卸 , 以便作业开始后拆卸顺利 , 不影响作业进行 。

(5)加工好拆 、装天轮衬块的zhaunyong工具 。zhaunyong工 具加工成小锄头形状 , 锄头的前尖应保证窄小 、锋 利 ,这样可以保证锄尖扎入衬块 ,再配以大锤 ,便可 以方便地拆除衬块 。

(6)天轮处与车房应接联系信号( 装配对讲机 等) ,用于车削衬块时联系开车 、停车
